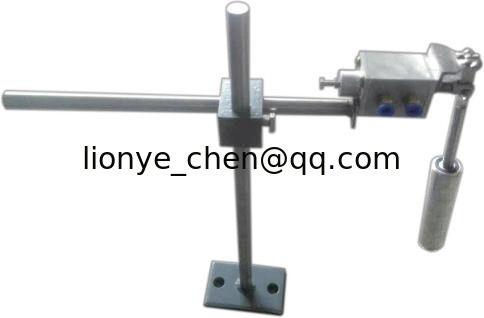

Для бумажных мельниц типа VI Система провода, датчик сигнала

Система направляющей проволоки (датчик сигнала)

1. Датчик сигнала - это мозг пневматики, он состоит из вращающегося вала и газового клапана, который контролирует поток сжатого воздуха. У нас есть модели датчиков сигнала типа I, типа II, типа III, типа IV, типа V, типа VI.

Принцип работы регулирующего клапана заключается в переключении направления входа и выхода пневматических шин по обе стороны от подвижного основания, толкая подвижное основание вправо или влево. Как показано на рисунке 5. Регулирующий клапан в основном состоит из корпуса клапана, штока клапана и вращающегося вала. Этот механизм характеризуется однолинейным впуском, поэтому имеется только один комплект пневматических компонентов. Блок управления воздухом недоступен, если не отрегулировать давление.

Внимание: Максимальное давление не более 0,5 МПа, иначе произойдет авария.

2. Принцип работы

Сжатый воздух из трубопровода поступает в регулирующий клапан после того, как давление установлено редукционным клапаном.

Как показано на рисунке 6, когда сетчатое полотно смещается вправо, вал 1 перемещается вправо. В это время натяжение пружины 2 уменьшается, что приводит к увеличению давления переключающего клапана 3 P1, уменьшению давления P2, разнице давления воздуха между двумя концами исполнительного механизма 7, толкая поршень 4 и приводя направляющий ролик 5 вперед, корректируя сетчатое полотно влево. Напротив, когда сетчатое полотно перемещается влево, вал 1 перемещается влево одновременно. Давление пружины 2 увеличивается, а давление переключающего клапана 3 P1 уменьшается, давление P2 увеличивается, направляющий ролик 5 перемещается назад по мере перемещения исполнительного механизма 7, корректируя сетчатое полотно вправо.
