Система провода, датчик сигнала

Система провода (сенсор сигнала)

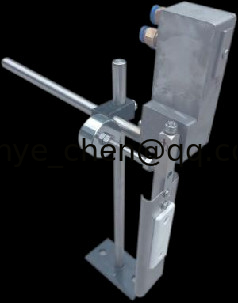

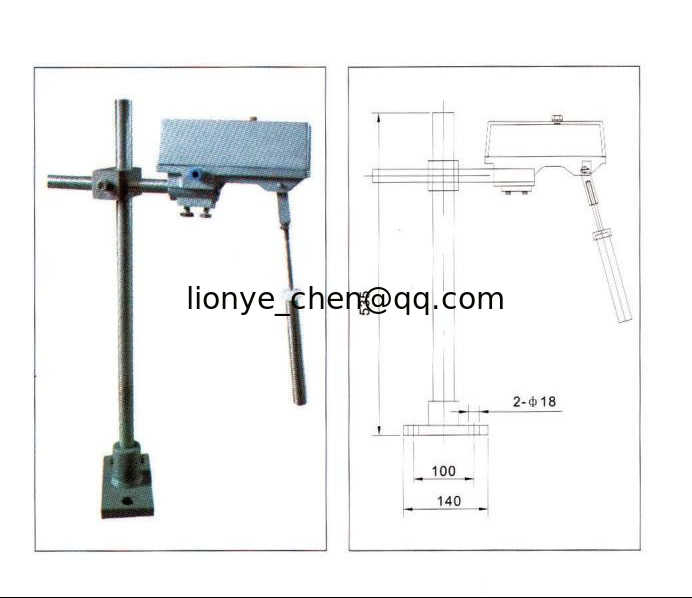

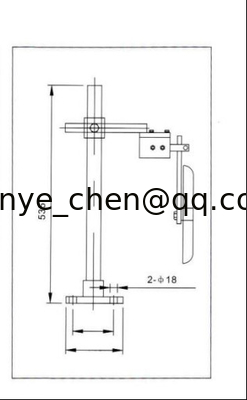

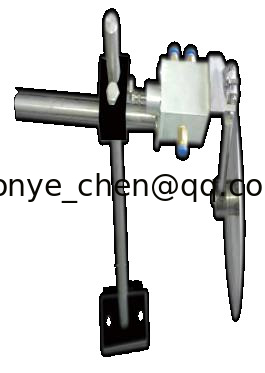

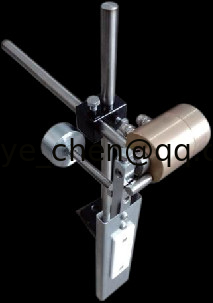

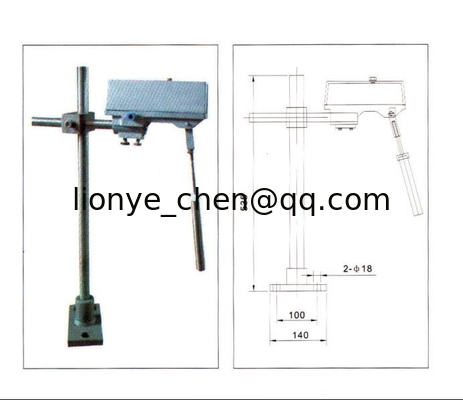

1.Сенсор сигнала - это мозг пневматики, он состоит из вращающегося вала и газового клапана, который контролирует поток сжатого воздуха. У нас есть модели датчиков сигнала типа I, типа II, типа III,тип IV , типа V, типа VI.

Принцип работы клапана управления заключается в том, чтобы переключать направление входа и выхода пневматических шин с обеих сторон подвижной основы, толкая подвижную базу направо или налево.Как показано на рисунке 5 . Управляющий клапан состоит в основном из стойки клапана и вращающегося вала. Этот механизм характеризуется однолинейным входом, поэтому есть только один набор пневматических компонентов.Коробка управления воздухом не доступна, если не регулировать давление.

Примечание: Максимальное давление не превышает 0,5 МП, иначе будет причиной аварии.

2Принцип работы

Сжатый воздух из трубопровода попадает в клапан управления после того, как давление устанавливается клапаном понижающим давление.

Как показано на рисунке 6, когда сетчатое покрытие смещается направо, вал 1 движется направо.Давление P2 снижается., разница давления воздуха между двумя концами исполнительного агента 7, толкает поршень 4 и движет рулевой ролик 5 вперед, корректируя сетку налево.Наоборот., когда сетчатое покрытие движется влево, вал 1 движется влево одновременно. Давление пружины 2 увеличивается, а давление переключательного клапана 3 P1 уменьшается,Увеличивается давление P2., рулетка 5 движется назад, как движение исполнительного агента 7, исправляя сетчатое одеяло направо.
